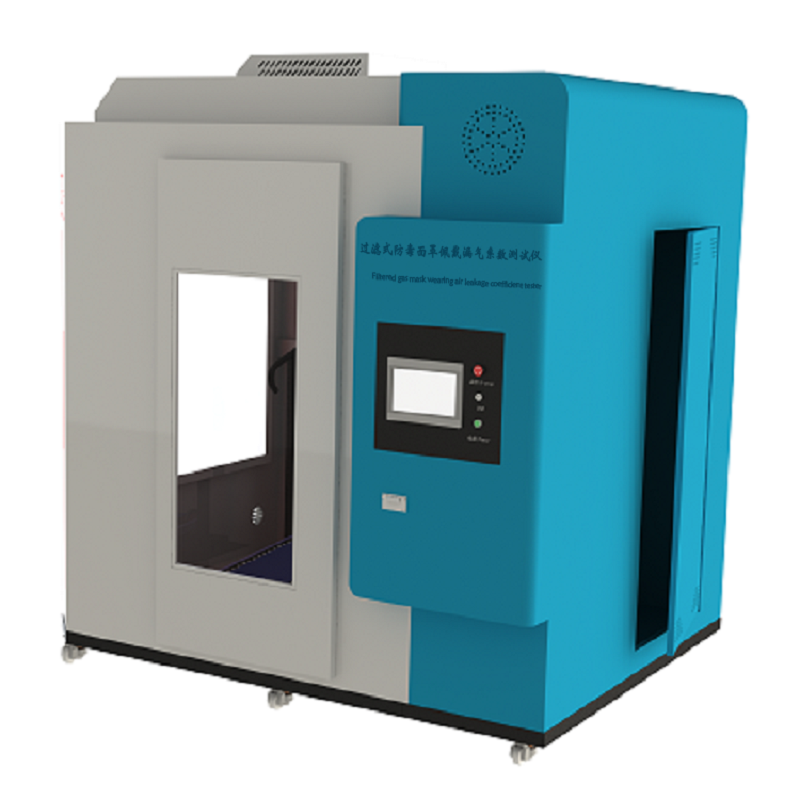

過濾式防毒面罩佩戴漏氣系數測試儀

一，工作原理

人員佩戴面具后,經面罩密合框、呼氣閥及面罩零件裝配部位漏入面罩內有害物質濃度c•與外部濃度&之比,稱為面罩的漏氣系數，用百分?jǐn)?shù)（%）表示

二，執行標準：GB/T 2891-1995

三，技術參數

電源：AC220 50Hz 2A
測試方法：油霧法；
標準油：30號或22號透平油
流量范圍：0-100L/min
氣霧室：亞克力制作；
取樣流量范圍：0-20L/MIN，可任意調節

受試者動作：A,平靜狀態最少1分鐘；B,頭部上下、左右擺動最少1分鐘；C,講話和深呼吸

油霧室油霧濃度范圍：1000?2500mg/m3

控制系統：PLC系統；

測試軟件：1套
氣源：≥0.4MPa；
顯示：7寸彩色觸摸屏，中英文切換頁面；
打印機：熱敏打印機（嵌入式打印機）；
環境：環境溫度：(10～30)℃ 相對濕度：＜85％；
外形尺寸：620×430×630（長×寬×高）；
重量：約60kg。

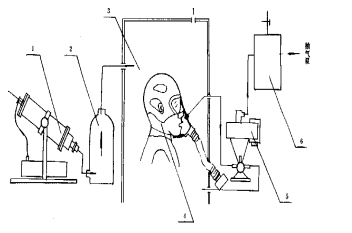

四，試驗步驟

1準備好受試面具，裝上取樣管，采取濾毒罐吸取油霧室外空氣的措施,準備好消毒用酒精棉球；

2抽選好受試人員，登記其選配的頭、面形尺寸和特殊特征，吿訴受試者試驗要求；

3檢査各儀器設備，使其處于正常工作狀態。

4將油霧通入油霧室，使其濃度達到要求并處于基本穩定。開動抽氣泵取氣流樣經油霧濁度計測量，并將儀器指示調到100%

5受試者佩戴面具,按使用方法作初步氣密檢査，調整合適，將取樣管連至濁度計；

6開動抽氣泵，測取受試者在油霧室外無煙霧的空氣中呼吸時氣流的濃度，取數5個,平均得到本底濃度

7令受試者進入油霧室并按規定動作，測取每種情況下氣流的濃度，各5個數據，平均得到漏氣濃度
